Reversión de la combustión a oxidante térmico regenerativo Bajo consumo de energía Calentamiento industrial

Combustión inversa Oxidante térmico regenerativo Bajo consumo de energía Calefacción industrial

Resumen general:

Este horno regenerativo presenta un bajo consumo de energía y una protección del medio ambiente y una reducción de las emisiones.Su estructura única de cuerpo regenerativo puede reciclar completamente el calor generado por la combustión, mejorando en gran medida la tasa de recuperación de calor.la uniformidad de la temperatura en el horno y la estabilidad del proceso de calentamiento se consiguen mediante un control preciso de la combustión inversaNo sólo cumple con los estrictos requisitos de la industria metalúrgica para el calentamiento a alta temperatura, sino que también desempeña un papel importante en la producción de cerámica de calentamiento,vidrio y otras industriasTiene muchas ventajas, tales como estructura compacta, alto grado de automatización, funcionamiento confiable y mantenimiento conveniente. Es un equipo ideal en el campo de la calefacción industrial moderna.

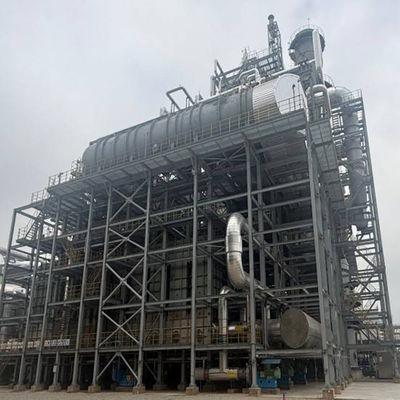

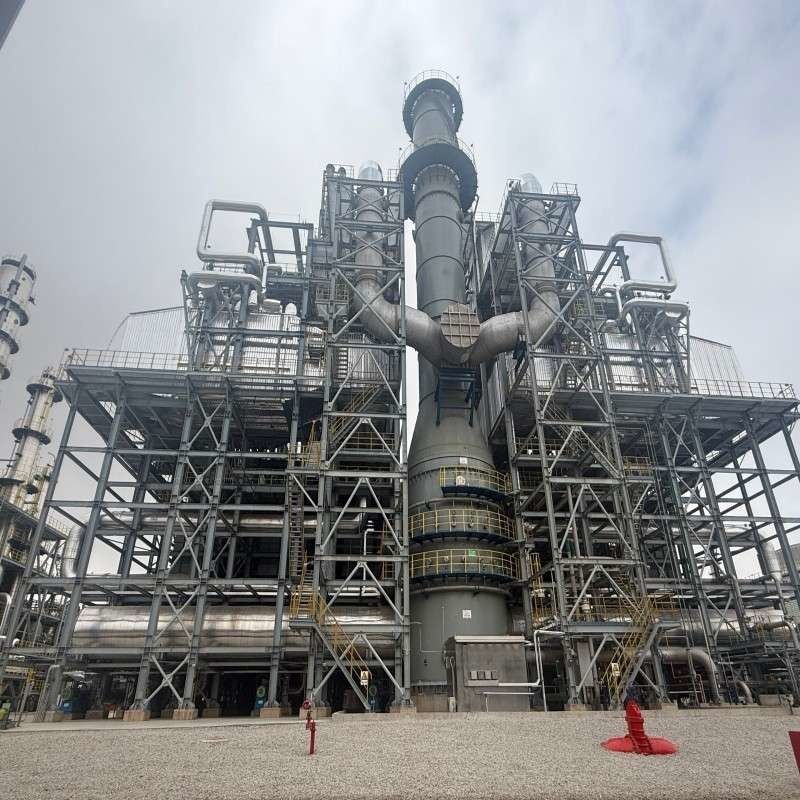

Imagen del producto:

Introducción del producto:

El sistema está especialmente diseñado para gases residuales de baja concentración de COV y líquidos de desechos orgánicos en el proceso de n-butano de producción de anhídrido/anhídrido maleico en la industria química. It adopts the three-stage coordinated process of RTO thermal storage oxidation + TO high-temperature incineration + waste heat recovery to achieve the simultaneous harmlessness and energy conversion of waste gas and waste liquidMediante el eficiente intercambio de calor del cuerpo de almacenamiento térmico de varias cámaras y la descomposición profunda en la sección de alta temperatura (800-1000°C),Se garantiza que los COV y las sustancias nocivas se mineralicen por completoAl mismo tiempo, la caldera integrada de calor residual convierte el calor de la incineración en vapor industrial, formando un modelo de circuito cerrado de "tratamiento de residuos y autosuficiencia energética".Los beneficios económicos anuales de un solo sistema pueden alcanzar los 135 millones de yuanes.

Capacidad de tratamiento de los gases de desecho:Capacidad de tratamiento de un solo sistema ≥ 70.000 m3/h (gas residual de COV de baja concentración)
Capacidad de tratamiento de residuos líquidos:compatibles con el co-tratamiento líquido de residuos de alta DCO en pequeñas cantidades
- ¿ Qué?Eficiencia térmica:eficiencia de almacenamiento térmico ≥ 95%, tasa de recuperación de calor integral del sistema ≥ 85%
Producción de vapor:personalizado según las condiciones de trabajo, valor típico ≥ 5 t/h (vapor saturado)
- ¿ Qué?Indicadores de emisiones:El contenido de CO2 en el agua de los residuos contaminantes de los biocarburantes y de los biocarburantes de los residuos contaminantes de los biocarburantes y de los biocarburantes de los biocarburantes se calculará en función de la temperatura de los residuos contaminantes de los biocarburantes.
Industria aplicable:industria química (anhídrido maleico, anhídrido acético, etc.), petroquímica, farmacéutica

Teoría:
El RTO está compuesto por cámaras aisladas llenas de medios cerámicos de alta temperatura.donde el medio cerámico lo precalenta antes de introducirlo en la cámara de oxidaciónA medida que el aire se mueve a través del lecho, su temperatura aumenta rápidamente. La reacción de oxidación tiene lugar en la cámara de combustión, convirtiendo el aire contaminado en CO2 y vapor de agua,liberación de una cantidad significativa de energía térmica.

El gas caliente y limpio sale a través del segundo lecho de recuperación, dejando el calor en el medio cerámico.utilizando el calor almacenado para precalentar el aire entranteAl cambiar periódicamente los procesos de entrada, salida y depuración, el flujo cambia de dirección en el oxidante, completando las etapas de precalentamiento, oxidación, almacenamiento de calor y liberación.Este proceso de almacenamiento de calor permite reutilizar la energía térmica liberada durante la oxidación, reduciendo el consumo de combustible para el precalentamiento.

Para mantener una eficiencia óptima de recuperación de calor, la dirección del flujo de proceso se cambia regularmente mediante válvulas de desvío automáticas controladas por el sistema PLC.

Ventajas:
(1) Situación de beneficio mutuo de una purificación eficiente y beneficios económicos:
El acoplamiento de proceso RTO+TO, la oxidación por almacenamiento térmico (RTO) pre-decomponen los gases de desecho de baja concentración,y la incineración a alta temperatura (TO) refuerza el tratamiento de componentes difíciles de degradarLa tasa de eliminación de COV es ≥99% y el coste del cumplimiento de los gases residuales se reduce en un 40%.con un valor de vapor anual superior a 100 millones de yuanes y un período de amortización de la inversión de ≤ 3 años.

- ¿ Qué?
(2) Integración compacta y bajo coste de operación y mantenimiento:
Diseño modular, el espacio del piso se reduce en un 30% en comparación con el equipo dividido tradicional, adecuado para escenarios de espacio limitado de la planta.,y las necesidades de mano de obra de operación y mantenimiento se reducen en un 50%.

(3) Verificación técnica líder en el sector:
La cuota de mercado nacional ocupa el primer lugar y se ha aplicado con éxito a más de 40 proyectos de incineración de almacenamiento térmico a gran escala (capacidad de procesamiento > 70.000 m3/h).Adaptación a las características de los gases de desecho de los procesos químicos, como el n-butano y el anhídrido ftálico, resuelve el problema de la corrosión de los gases de desecho que contienen azufre y halógenos.

(4) Doble garantía de protección y seguridad del medio ambiente:
El gas residual de incineración se enfría rápidamente + adsorción de carbono activado + desnitrificación SCR, y el índice de emisión es más estricto que el estándar GB 31571-2015.Diseño a prueba de explosión + funcionamiento a presión negativa elimina el riesgo de fuga de gas inflamable.

Investigación y desarrollo y producción:

Ruiding ha establecido el centro de tecnología de ingeniería de recursos de incineración limpia de la provincia de Jiangsu y el laboratorio clave del centro de innovación conjunto JICUI-Ruidings.

Esto...El laboratorio está equipado con equipos de detección avanzados, como la espectrometría de emisión de plasma acoplada por inducción ICP, la espectrofotometría de absorción atómica, la espectrofotometría de fluorescencia atómica,con una capacidad de transmisión superior a 20 W,, analizador de velocidad de combustión a alta temperatura y probador de punto de inflamación de equilibrio rápido. posee capacidades para análisis de metales pesados, análisis elemental, análisis del valor calorífico de los gases de escape,Detección del punto de fusión de las cenizas, pruebas de calidad del agua de las calderas de incineración, análisis de aguas residuales y análisis de residuos volátiles, etc.

Productos relacionados:

Los principales clientes:

Introducción de la empresa:

Ruiding es experto en la ingeniería, fabricación, construcción, servicio de puesta en marcha del sistema de tratamiento de combustión de residuos industriales, incluido el oxidante térmico (también conocido como incinerador),sistema de recuperación de calor (cacerola), recipiente a presión, sistema de tratamiento de gases de combustión (DeSOX, DeNOx) y intercambiador de calor de placa, etc.

Ruiding ha sido autorizada con el certificado de ingeniería de protección del medio ambiente clase 2 (gases de desecho, líquido de desecho, tratamiento de desechos sólidos), certificado EPC, certificado ASME,Licencia de fabricación de calderas de clase A, Certificado de instalación y mantenimiento de calderas de clase A, certificado de diseño y fabricación A2 para recipientes de prensa, certificado de diseño y construcción de tuberías de prensa GC1, GC2.

El ruidoLa empresa tiene una superficie de más de 250.000 metros cuadrados y cuenta con cerca de 300 profesionales y técnicos.distribuidos en varias industrias nacionales e internacionales, con una cuota de mercado significativa en la industria petroquímica.

Pregunta frecuente

1¿Cuál es el negocio principal de la compañía?- ¿ Qué?
Centrarse en la I+D, el diseño, la producción, la instalación y la puesta en marcha de tres residuos industriales (gas residual/residuos líquidos/residuos sólidos) y equipos de tratamiento de incineración y calderas especiales.y proporcionar equipos de apoyo (como intercambiadores de calor, secadores de lodos, etc.).
2¿Tiene una certificación de calificación de la industria?
La empresa ha aprobado ahora las certificaciones de calidad, medio ambiente, salud en el trabajo y sistema de gestión de higiene y seguridad en el trabajo,y posee la cualificación de segundo nivel para la contratación de ingeniería de protección ambiental, diseño especial de ingeniería ambiental de clase B, cualificación de fabricación de calderas de clase A, certificado de instalación, inspección y mantenimiento de calderas de clase A,Certificado de diseño y fabricación de recipientes a presión A2, certificado de diseño e instalación de tuberías a presión GC1, GC2 y certificado de cualificación de control de la contaminación ambiental de clase A (residuos, gases residuales, residuos líquidos).
- ¿ Qué?3¿Cuáles son los productos principales?
(1) Incinerador de residuos de gas:
Horno de oxidación térmica regenerativa (RTO), horno de oxidación catalítica regenerativa (RC0), horno de oxidación catalítica (C0), incinerador térmico de alta temperatura (T0),horno de desnitrificación catalítica (SCR)
(2) Incinerador de residuos líquidos:
Incineradoras de residuos orgánicos líquidos, incineradoras de residuos líquidos que contienen sal, incineradoras de residuos de componentes pesados
(3) Incinerador de materiales sólidos:
Incineradores combinados de hornos giratorios, incineradores de pirólisis controlados por gas, incineradores de lecho fluidizado, incineradores de tipo paso a paso
(4) Calderas de nivel A:
Calderas modulares de calor residual, calderas de calor residual de túnel, calderas de incineración integradas de horno y caldera, calderas de pared de membrana de gran cavidad, calderas de tubo de fuego
(5) Intercambiador de calor de placa:
Intercambiador de calor de placa de presión totalmente soldado, intercambiador de calor de tubo de vórtice de alta eficiencia, intercambiador de calor de tubo espiral de alta eficiencia
(6) Máquina auxiliar de incineración:
Secador de lodo, quemador personalizado, triturador de residuos sólidos, catalizador de COV
4¿En qué aspectos se reflejan las ventajas técnicas? ¿Ha tenido alguna experiencia en cooperación transfronteriza?

Tenemos 29 tecnologías patentadas, que cubren los campos de optimización de la estructura del incinerador, recuperación de calor, etc. La compañía tiene un equipo de diseño de primera clase en China,que haya dominado la tecnología de los incineradores y esté familiarizado con el funcionamiento de los incineradoresLos diseñadores cuentan con una sólida base teórica y una rica experiencia en diseño y práctica.Combinan el funcionamiento de dispositivos avanzados en el país y en el extranjero para llevar a cabo el proceso y el diseño estructuralLa respuesta del diseño es rápida, y el plan se puede modificar a tiempo de acuerdo con los requisitos del comprador, y se pueden hacer sugerencias de optimización de acuerdo con los datos y procesos del comprador.
5¿Qué incluye el alcance del servicio?
Proporcionamos servicios de proceso completo desde la consulta de proyectos, el diseño de esquemas, la fabricación de equipos hasta la instalación y puesta en marcha, y apoyamos la renovación de tuberías de presión y calderas.
6¿Hay casos exitosos para referencia?
Ha servido a múltiples industrias, incluidas las de petróleo, química, farmacéutica y eliminación de residuos sólidos.Proyecto de incineración de residuos químicos líquidos, etc.
7¿Cómo obtener la cooperación o la cotización?
Puede presentar sus necesidades a través del formulario en línea del sitio web oficial, o ponerse en contacto directamente con:
Tel: +86 15606162805 ; +86 0510-87418884.
Correo electrónico: ruiding@rdee.com.cn
Dirección: Zona de concentración industrial de Xinzhuang, ciudad de Yixing, provincia de Jiangsu, China.
8¿Hay alguna cooperación comercial internacional?
Teniendo los derechos independientes de importación y exportación, podemos proporcionar servicios de exportación de equipos y personalización de soluciones técnicas para clientes en el extranjero.
