Fuego regenerativo térmico oxidante de energía limpia RTO+TO

Diseño modular de alta eficiencia térmica de oxidante térmico regenerativo de energía limpia

Resumen general:
El horno regenerativo es un equipamiento de calefacción industrial con características de alta eficiencia y ahorro energético.Almacena y libera calor a través de cuerpos regenerativos especialmente diseñadosEl uso de la tecnología de combustión inversa puede reducir en gran medida el consumo de energía durante el funcionamiento del sistema, al tiempo que reduce eficazmente las emisiones de contaminantes.especialmente en el control de los óxidos de nitrógenoLa distribución de la temperatura en el horno es uniforme, y el proceso de calentamiento es estable y confiable.proporcionar soluciones eficientes y respetuosas con el medio ambiente para diversos procesos de calefacción.

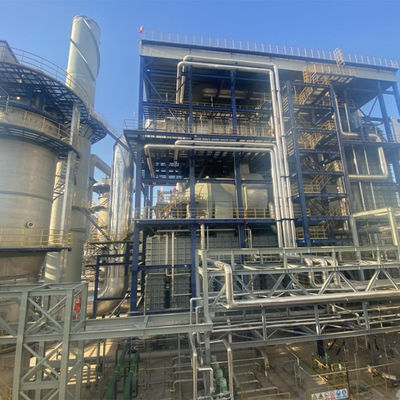

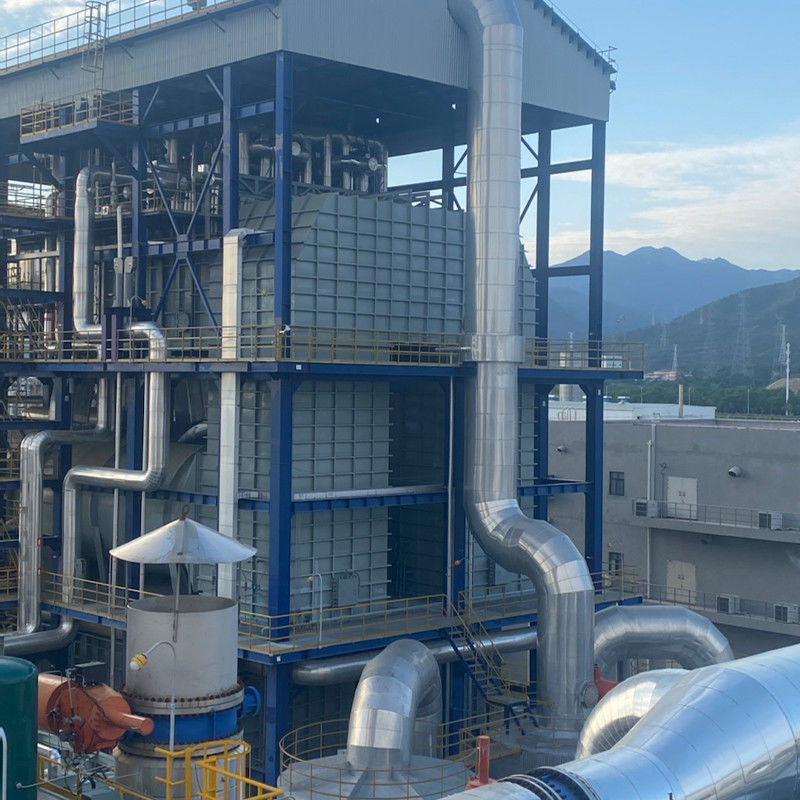

Imagen del producto:

Introducción del producto:

Tiempo aceptado:En diciembre de 2021
Ubicación:Guangdong Huizhou
Solución:Oxidante térmico regenerativo
Fuente de contaminación:Gas y aguas residuales

El sistema de oxidante térmico regenerativo fue diseñado específicamente por Ruiding para Huizhou Yuxin New Materials Co., Ltd.posee la mayor capacidad de producción mundial de un solo conjunto de instalaciones de anhidruro maleico..

Este sistema de oxidación térmica regenerativa es capaz de procesar 150.000 toneladas de anidrido maleico y una pequeña cantidad de líquido residual al año.Ruiding emplea de manera innovadora un proceso independiente de oxidante térmico regenerativo (RTO) o un proceso independiente de oxidante térmico (TO) para el tratamiento de los gasesEsto marca la primera adopción en el mundo de un nuevo proceso que combina "RTO + TO + Sistema de Recuperación de Calor Residual", logrando el mayor volumen de aire de procesamiento de 480,000 metros cúbicos estándar por unidad única y tratamiento 2Además, el sistema de recuperación de calor residual captura el calor residual, convirtiéndolo en vapor saturado a una velocidad de 200 toneladas por hora, con parámetros de 9.45 MPaG y 535°CEste vapor saturado se utiliza para suministrar calor al sistema de agua de desalinización.

El sistema ocupa un área de 35*59 metros e incluye componentes como un separador de niebla, filtro térmico, RTO, torre de lavado por rociado, precipitador electrostático, TO,Supercalentador de vapor de alta presión, reactor SCR, precalentador de gases residuales, intercambiador de calor de gases de deselamiento, chimenea, ventilador de arranque, ventilador de tracción inversa y sistema de combustión.La unidad RTO más TO combinada garantiza que las emisiones de gases de combustión cumplan con las normas medioambientales.

El proyecto se completó mecánicamente el 30 de septiembre.2021, y concluyó la depuración en estado caliente, incluido el secado en horno, el 10 de noviembre,2021Comenzó oficialmente la producción y operación a principios de diciembre de 2021.

Teoría:
El RTO está compuesto por cámaras aisladas llenas de medios cerámicos de alta temperatura.donde el medio cerámico lo precalenta antes de introducirlo en la cámara de oxidaciónA medida que el aire se mueve a través del lecho, su temperatura aumenta rápidamente. La reacción de oxidación tiene lugar en la cámara de combustión, convirtiendo el aire contaminado en CO2 y vapor de agua,liberación de una cantidad significativa de energía térmica.

El gas caliente y limpio sale a través del segundo lecho de recuperación, dejando el calor en el medio cerámico.utilizando el calor almacenado para precalentar el aire entranteAl cambiar periódicamente los procesos de entrada, salida y depuración, el flujo cambia de dirección en el oxidante, completando las etapas de precalentamiento, oxidación, almacenamiento de calor y liberación.Este proceso de almacenamiento de calor permite reutilizar la energía térmica liberada durante la oxidación, reduciendo el consumo de combustible para el precalentamiento.

Para mantener una eficiencia óptima de recuperación de calor, la dirección del flujo de proceso se cambia regularmente mediante válvulas de desvío automáticas controladas por el sistema PLC.

Ventajas:
(1) No hay zona de combustión de llamas de alta temperatura, combustión sin llama, lo que resulta en un bajo ruido de combustión y una temperatura uniforme dentro del horno.Esto no sólo mejora la eficiencia de purificación sino que también prolonga la vida útil del horno.

(2) El control automático de la combustión por PLC garantiza un alto nivel de automatización, un funcionamiento estable y una alta fiabilidad de seguridad.

(3) La cámara de almacenamiento de calor utiliza materiales cerámicos para el intercambio de calor directo graduado, lo que conduce a un aumento uniforme de la temperatura.permitiendo una reducción del volumen del incineradorEsto reduce significativamente los costos de los equipos, minimiza la huella del suelo y reduce al máximo los gastos de construcción e instalación.

(4) El RTO diseñado por Ruiding emplea un innovador sistema de almacenamiento de calor de tres cámaras, que proporciona un horno con alta temperatura y presión de radiación, calentamiento rápido,efectos notables de intercambio de calor a baja temperaturaEl resultado es una alta eficiencia térmica, bajas temperaturas de escape y un notable ahorro de energía.

(5) Ruiding dispone de un laboratorio de servicios de análisis de ingeniería tecnológicamente avanzado equipado con equipos de última generación.Este laboratorio puede analizar y detectar varios parámetros críticos de desechos peligrosos, ofreciendo a los clientes soluciones exclusivas adaptadas a sus necesidades específicas y a las condiciones de los residuos.

Investigación y desarrollo y producción:

Ruiding ha establecido el centro de tecnología de ingeniería de recursos de incineración limpia de la provincia de Jiangsu y el laboratorio clave del centro de innovación conjunto JICUI-Ruidings.

Esto...El laboratorio está equipado con equipos de detección avanzados, como la espectrometría de emisión de plasma acoplada por inducción ICP, la espectrofotometría de absorción atómica, la espectrofotometría de fluorescencia atómica,con una capacidad de transmisión superior a 20 W,, analizador de velocidad de combustión a alta temperatura y probador de punto de inflamación de equilibrio rápido. posee capacidades para análisis de metales pesados, análisis elemental, análisis del valor calorífico de los gases de escape,Detección del punto de fusión de las cenizas, pruebas de calidad del agua de las calderas de incineración, análisis de aguas residuales y análisis de residuos volátiles, etc.

Productos relacionados:

Los principales clientes:

Introducción de la empresa:

Ruiding es experto en la ingeniería, fabricación, construcción, servicio de puesta en marcha del sistema de tratamiento de combustión de residuos industriales, incluido el oxidante térmico (también conocido como incinerador),sistema de recuperación de calor (cacerola), recipiente a presión, sistema de tratamiento de gases de combustión (DeSOX, DeNOx) y intercambiador de calor de placa, etc.

Ruiding ha sido autorizada con el certificado de ingeniería de protección del medio ambiente clase 2 (gases de desecho, líquido de desecho, tratamiento de desechos sólidos), certificado EPC, certificado ASME,Licencia de fabricación de calderas de clase A, Certificado de instalación y mantenimiento de calderas de clase A, certificado de diseño y fabricación A2 para recipientes de prensa, certificado de diseño y construcción de tuberías de prensa GC1, GC2.

El ruidoLa empresa tiene una superficie de más de 250.000 metros cuadrados y cuenta con cerca de 300 profesionales y técnicos.distribuidos en varias industrias nacionales e internacionales, con una cuota de mercado significativa en la industria petroquímica.

Pregunta frecuente

1¿Cuál es el negocio principal de la compañía?- ¿ Qué?
Centrarse en la I+D, el diseño, la producción, la instalación y la puesta en marcha de tres residuos industriales (gas residual/residuos líquidos/residuos sólidos) y equipos de tratamiento de incineración y calderas especiales.y proporcionar equipos de apoyo (como intercambiadores de calor, secadores de lodos, etc.).
2¿Tiene una certificación de calificación de la industria?
La empresa ha aprobado ahora las certificaciones de calidad, medio ambiente, salud en el trabajo y sistema de gestión de higiene y seguridad en el trabajo,y posee la cualificación de segundo nivel para la contratación de ingeniería de protección ambiental, diseño especial de ingeniería ambiental de clase B, cualificación de fabricación de calderas de clase A, certificado de instalación, inspección y mantenimiento de calderas de clase A,Certificado de diseño y fabricación de recipientes a presión A2, certificado de diseño e instalación de tuberías a presión GC1, GC2 y certificado de cualificación de control de la contaminación ambiental de clase A (residuos, gases residuales, residuos líquidos).
- ¿ Qué?3¿Cuáles son los productos principales?
(1) Incinerador de residuos de gas:
Horno de oxidación térmica regenerativa (RTO), horno de oxidación catalítica regenerativa (RC0), horno de oxidación catalítica (C0), incinerador térmico de alta temperatura (T0),horno de desnitrificación catalítica (SCR)
(2) Incinerador de residuos líquidos:
Incineradoras de residuos orgánicos líquidos, incineradoras de residuos líquidos que contienen sal, incineradoras de residuos de componentes pesados
(3) Incinerador de materiales sólidos:
Incineradores combinados de hornos giratorios, incineradores de pirólisis controlados por gas, incineradores de lecho fluidizado, incineradores de tipo paso a paso
(4) Calderas de nivel A:
Calderas modulares de calor residual, calderas de calor residual de túnel, calderas de incineración integradas de horno y caldera, calderas de pared de membrana de gran cavidad, calderas de tubo de fuego
(5) Intercambiador de calor de placa:
Intercambiador de calor de placa de presión totalmente soldado, intercambiador de calor de tubo de vórtice de alta eficiencia, intercambiador de calor de tubo espiral de alta eficiencia
(6) Máquina auxiliar de incineración:
Secador de lodo, quemador personalizado, triturador de residuos sólidos, catalizador de COV
4¿En qué aspectos se reflejan las ventajas técnicas? ¿Ha tenido alguna experiencia en cooperación transfronteriza?

Tenemos 29 tecnologías patentadas, que cubren los campos de optimización de la estructura del incinerador, recuperación de calor, etc. La compañía tiene un equipo de diseño de primera clase en China,que haya dominado la tecnología de los incineradores y esté familiarizado con el funcionamiento de los incineradoresLos diseñadores cuentan con una sólida base teórica y una rica experiencia en diseño y práctica.Combinan el funcionamiento de dispositivos avanzados en el país y en el extranjero para llevar a cabo el proceso y el diseño estructuralLa respuesta del diseño es rápida, y el plan se puede modificar a tiempo de acuerdo con los requisitos del comprador, y se pueden hacer sugerencias de optimización de acuerdo con los datos y procesos del comprador.
5¿Qué incluye el alcance del servicio?
Proporcionamos servicios de proceso completo desde la consulta de proyectos, el diseño de esquemas, la fabricación de equipos hasta la instalación y puesta en marcha, y apoyamos la renovación de tuberías de presión y calderas.
6¿Hay casos exitosos para referencia?
Ha servido a múltiples industrias, incluidas las de petróleo, química, farmacéutica y eliminación de residuos sólidos.Proyecto de incineración de residuos químicos líquidos, etc.
7¿Cómo obtener la cooperación o la cotización?
Puede presentar sus necesidades a través del formulario en línea del sitio web oficial, o ponerse en contacto directamente con:
Tel: +86 15606162805 ; +86 0510-87418884.
Correo electrónico: ruiding@rdee.com.cn
Dirección: Zona de concentración industrial de Xinzhuang, ciudad de Yixing, provincia de Jiangsu, China.
8¿Hay alguna cooperación comercial internacional?
Teniendo los derechos independientes de importación y exportación, podemos proporcionar servicios de exportación de equipos y personalización de soluciones técnicas para clientes en el extranjero.
