Placas Cóncavas y Convexas Placas de almohada Intercambiador de calor Resistencia a la corrosión Fuerte adaptabilidad

Placas Cóncavas y Convexas Placa de almohada Intercambiador de calor Resistencia a la corrosión Fuerte adaptabilidad

Resumen general:

En comparación con los intercambiadores de calor de cáscara y tubo, los intercambiadores de calor de almohada son un 70% más pequeños en tamaño, un 50% más ligeros en peso y un coeficiente de transferencia de calor 2-3 veces mayor.en comparación con los intercambiadores de calor de placas de juntas, la estructura totalmente soldada resuelve completamente el riesgo de fuga y tiene un rango de presión aplicable más amplio.Su diseño único de conducto de flujo en forma de almohada tiene en cuenta tanto la eficiencia de transferencia de calor como la capacidad de manejo de fluidos, especialmente en escenarios de intercambio de calor con pequeñas diferencias de temperatura (como la recuperación de calor residual), puede alcanzar una temperatura de aproximación de 1 °C y maximizar la recuperación de energía térmica de bajo grado.

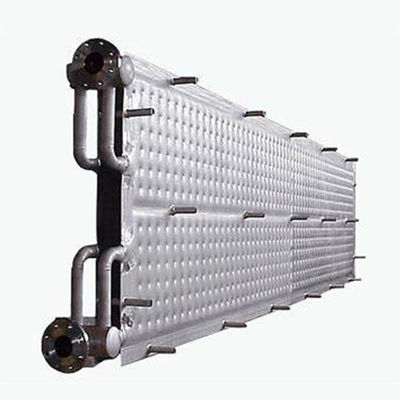

Imagen del producto:

Breve introducción:

La configuración central del dispositivo de incineración catalítica de Jiangsu Ruiding es un intercambiador de calor de placa,cuyo lado frío trata los gases de desecho que contienen materia orgánica de propileno y aldehídos/compuestos de ácidos orgánicos (concentración de COV 4.2-16.3%LEL), y el lado caliente está conectado a un gas de escape catalítico de 480-520°C después de la purificación.el sistema integrado de precalentamiento de los gases residuales logra una fluctuación de temperatura ≤ ± 1.8°C (verificación de la norma GB/T 20109).

Parámetros del producto:

Ventajas:
En el caso de losDiseño resistente a la corrosión de dos materiales:
Uso combinado de acero dúplex S22053 + acero inoxidable S31603, adaptado a entornos corrosivos más complejos (como los gases residuales que contienen iones cloruro), prolongando la vida útil del equipo.

(2) A baja temperatura y con alta eficiencia:
La temperatura de entrada del lado frío es de sólo 82°C, que se eleva a 188°C después del intercambio de calor, y la eficiencia de recuperación de calor residual a baja temperatura se incrementa en un 15%,reducción de los costes de consumo de energía.

- ¿ Qué?(3) Capacidad de procesamiento de flujo ultragran:
El caudal de procesamiento del lado frío alcanza los 70,329 Nm3/h y el caudal del lado caliente los 83,945 Nm3/h, lo que se adapta a las necesidades de depuración de gases residuales a gran escala de una producción anual de 90,000 toneladas de unidades de ácido acrílico.

- ¿ Qué?(4) Amplio rango de temperatura y ajuste preciso:
La temperatura del lado caliente cae de 240°C a 150°C, y la temperatura del lado frío aumenta en 106°C. La precisión de control de la diferencia de temperatura se mantiene en ±2°C,asegurando la estabilidad de la oxidación catalítica.

Aplicación:
(1) Transferencia de calor industrial: cubierta de reactor, cristalizador de fusión, recuperación de calor de los gases de combustión
- ¿ Qué?

(2) Protección del medio ambiente: tratamiento de aguas residuales, condensación de gases de escape
- ¿ Qué?

(3) Sistema de refrigeración: máquina de hielo de placa, refrigeración por inmersión
- ¿ Qué?

(4) Equipos energéticos: intercambiador de calor de gas de combustible, circulación de aceite térmico

Investigación y desarrollo y producción:

Ruiding ha establecido el centro de tecnología de ingeniería de recursos de incineración limpia de la provincia de Jiangsu y el laboratorio clave del centro de innovación conjunto JICUI-Ruidings.

Esto...El laboratorio está equipado con equipos de detección avanzados, como la espectrometría de emisión de plasma acoplada por inducción ICP, la espectrofotometría de absorción atómica, la espectrofotometría de fluorescencia atómica,con una capacidad de transmisión superior a 20 W,, analizador de velocidad de combustión a alta temperatura y probador de punto de inflamación de equilibrio rápido. posee capacidades para análisis de metales pesados, análisis elemental, análisis del valor calorífico de los gases de escape,Detección del punto de fusión de las cenizas, pruebas de calidad del agua de las calderas de incineración, análisis de aguas residuales y análisis de residuos volátiles, etc.

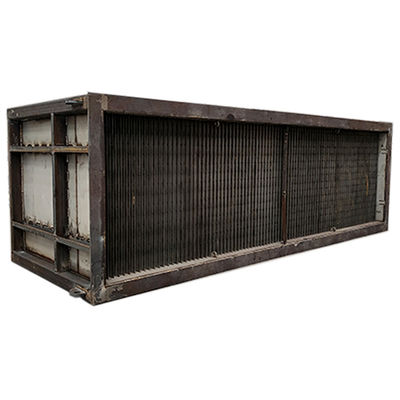

Productos relacionados:

Los principales clientes:

Introducción de la empresa:

Ruiding es experto en la ingeniería, fabricación, construcción, servicio de puesta en marcha del sistema de tratamiento de combustión de residuos industriales, incluido el oxidante térmico (también conocido como incinerador),sistema de recuperación de calor (cacerola), recipiente a presión, sistema de tratamiento de gases de combustión (DeSOX, DeNOx) y intercambiador de calor de placa, etc.

Ruiding ha sido autorizada con el certificado de ingeniería de protección del medio ambiente clase 2 (gases de desecho, líquido de desecho, tratamiento de desechos sólidos), certificado EPC, certificado ASME,Licencia de fabricación de calderas de clase A, Certificado de instalación y mantenimiento de calderas de clase A, certificado de diseño y fabricación A2 para recipientes de prensa, certificado de diseño y construcción de tuberías de prensa GC1, GC2.

El ruidoLa empresa tiene una superficie de más de 250.000 metros cuadrados y cuenta con cerca de 300 profesionales y técnicos.distribuidos en varias industrias nacionales e internacionales, con una cuota de mercado significativa en la industria petroquímica.

Pregunta frecuente

1¿Cuál es el negocio principal de la compañía?- ¿ Qué?
Centrarse en la I+D, el diseño, la producción, la instalación y la puesta en marcha de tres residuos industriales (gas residual/residuos líquidos/residuos sólidos) y equipos de tratamiento de incineración y calderas especiales.y proporcionar equipos de apoyo (como intercambiadores de calor, secadores de lodos, etc.).
2¿Tiene una certificación de calificación de la industria?
La empresa ha aprobado ahora las certificaciones de calidad, medio ambiente, salud en el trabajo y sistema de gestión de higiene y seguridad en el trabajo,y posee la cualificación de segundo nivel para la contratación de ingeniería de protección ambiental, diseño especial de ingeniería ambiental de clase B, cualificación de fabricación de calderas de clase A, certificado de instalación, inspección y mantenimiento de calderas de clase A,Certificado de diseño y fabricación de recipientes a presión A2, certificado de diseño e instalación de tuberías a presión GC1, GC2 y certificado de cualificación de control de la contaminación ambiental de clase A (residuos, gases residuales, residuos líquidos).
- ¿ Qué?3¿Cuáles son los productos principales?
(1) Incinerador de residuos de gas:
Horno de oxidación térmica regenerativa (RTO), horno de oxidación catalítica regenerativa (RC0), horno de oxidación catalítica (C0), incinerador térmico de alta temperatura (T0),horno de desnitrificación catalítica (SCR)
(2) Incinerador de residuos líquidos:
Incineradoras de residuos orgánicos líquidos, incineradoras de residuos líquidos que contienen sal, incineradoras de residuos de componentes pesados
(3) Incinerador de materiales sólidos:
Incineradores combinados de hornos giratorios, incineradores de pirólisis controlados por gas, incineradores de lecho fluidizado, incineradores de tipo paso a paso
(4) Calderas de nivel A:
Calderas modulares de calor residual, calderas de calor residual de túnel, calderas de incineración integradas de horno y caldera, calderas de pared de membrana de gran cavidad, calderas de tubo de fuego
(5) Intercambiador de calor de placa:
Intercambiador de calor de placa de presión totalmente soldado, intercambiador de calor de tubo de vórtice de alta eficiencia, intercambiador de calor de tubo espiral de alta eficiencia
(6) Máquina auxiliar de incineración:
Secador de lodo, quemador personalizado, triturador de residuos sólidos, catalizador de COV
4¿En qué aspectos se reflejan las ventajas técnicas? ¿Ha tenido alguna experiencia en cooperación transfronteriza?

Tenemos 29 tecnologías patentadas, que cubren los campos de optimización de la estructura del incinerador, recuperación de calor, etc. La compañía tiene un equipo de diseño de primera clase en China,que haya dominado la tecnología de los incineradores y esté familiarizado con el funcionamiento de los incineradoresLos diseñadores cuentan con una sólida base teórica y una rica experiencia en diseño y práctica.Combinan el funcionamiento de dispositivos avanzados en el país y en el extranjero para llevar a cabo el proceso y el diseño estructuralLa respuesta del diseño es rápida, y el plan se puede modificar a tiempo de acuerdo con los requisitos del comprador, y se pueden hacer sugerencias de optimización de acuerdo con los datos y procesos del comprador.
5¿Qué incluye el alcance del servicio?
Proporcionamos servicios de proceso completo desde la consulta de proyectos, el diseño de esquemas, la fabricación de equipos hasta la instalación y puesta en marcha, y apoyamos la renovación de tuberías de presión y calderas.
6¿Hay casos exitosos para referencia?
Ha servido a múltiples industrias, incluidas las de petróleo, química, farmacéutica y eliminación de residuos sólidos.Proyecto de incineración de residuos químicos líquidos, etc.
