Intercambiadores de calor de almohada modulares fáciles de mantener

Diseño modular del intercambiador de calor de placa de almohada fácil de mantener pequeña huella

Resumen general:

La estructura totalmente soldada del intercambiador de calor de la placa de almohada reduce el riesgo de fugas en los equipos tradicionales de juntas y mejora la fiabilidad de funcionamiento.El diseño modular permite desmontar y mantener grupos de placas individuales de forma independiente sin tiempo de inactividad generalEl proceso especial de soldadura sin contacto evita la concentración de tensión y prolonga la vida útil del equipo.Se ha medido que la vida de fatiga puede alcanzar más de 100La capacidad de producción de las líneas de producción industriales es superior a 1000 veces bajo condiciones de carga alternadas, lo que es adecuado para el funcionamiento continuo de las líneas de producción industriales.

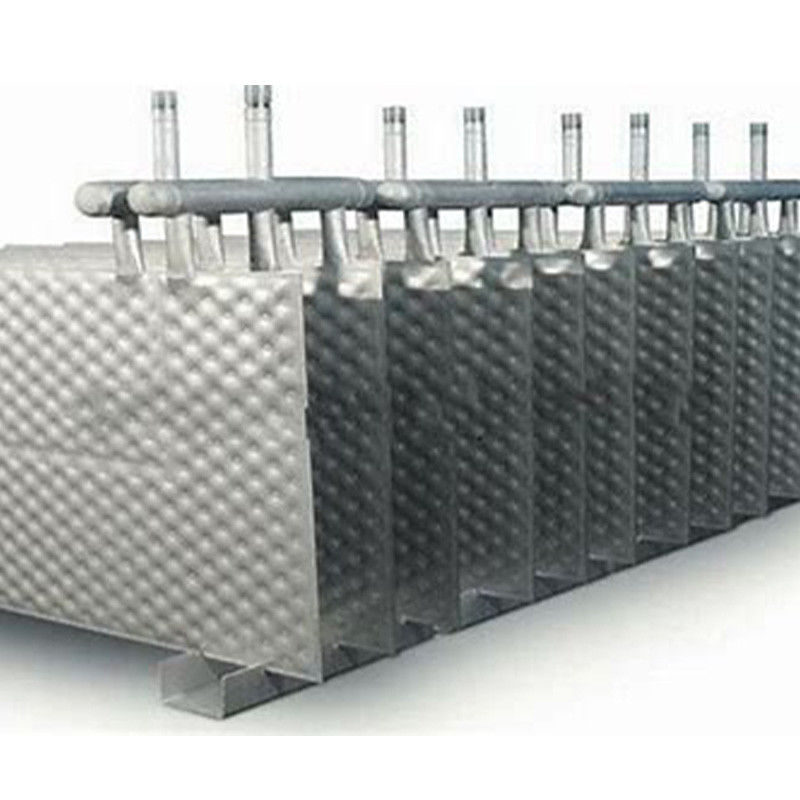

Imagen del producto:

Breve introducción:

Uno de los componentes centrales del dispositivo de incineración catalítica de Jiangsu Ruiding es el intercambiador de calor de placa.el propano, formaldehído, acetaldehído, acrolein, ácido acético, ácido acrílico, etc., y el lado caliente es el gas de combustión caliente después de la reacción catalítica.

Dado que el catalizador es muy sensible a la temperatura de reacción, la desviación de temperatura conducirá a una reducción de la eficiencia de la reacción; en este tipo de proyectos,el precalentador de gases de escape estabilizará la temperatura antes y después de la reacción catalítica dentro de ±2°C de la temperatura de diseño.

Parámetros del producto:

Ventajas:
En el caso de losAlta temperatura, alta eficiencia y estabilidad:
La carga térmica alcanza los 3930 kW y puede soportar grandes flujos de gases de escape (lado frío 63,935 Nm3/h), con una diferencia de temperatura de entrada de 382°C (lado caliente 505°C→240°C),y tiene una excelente eficiencia de intercambio de calorS30408 material de acero inoxidable, resistente a altas temperaturas (505°C) y a la corrosión por ácidos orgánicos como el ácido acrílico, y con una gran fiabilidad de funcionamiento a largo plazo.

- ¿ Qué?

(2) ElUn control preciso de la temperatura protege el catalizador:
La temperatura de salida del lado frío se eleva de 123°C a 280°C, y la fluctuación de la temperatura de la reacción catalítica se controla dentro de ±2°C.garantizar la actividad y la eficiencia de reacción del catalizador.

- ¿ Qué?

(3) ElAdaptarse a medios complejos:
El gas de escape del lado frío contiene componentes altamente corrosivos como el ácido acrílico y el formaldehído, y el diseño antibloqueo del intercambiador de calor de placa reduce el riesgo de coqueo.

Aplicación:
(1) Transferencia de calor industrial: cubierta de reactor, cristalizador de fusión, recuperación de calor de los gases de combustión
- ¿ Qué?

(2) Protección del medio ambiente: tratamiento de aguas residuales, condensación de gases de escape
- ¿ Qué?

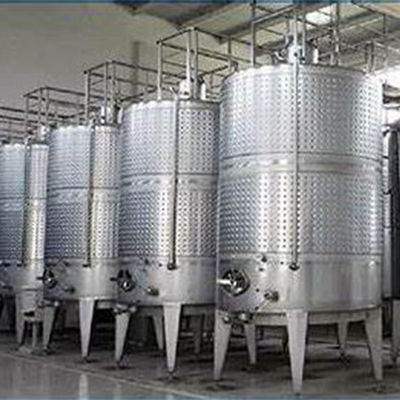

(3) Sistema de refrigeración: máquina de hielo de placa, refrigeración por inmersión
- ¿ Qué?

(4) Equipos energéticos: intercambiador de calor de gas de combustible, circulación de aceite térmico

Investigación y desarrollo y producción:

Ruiding ha establecido el centro de tecnología de ingeniería de recursos de incineración limpia de la provincia de Jiangsu y el laboratorio clave del centro de innovación conjunto JICUI-Ruidings.

Esto...El laboratorio está equipado con equipos de detección avanzados, como la espectrometría de emisión de plasma acoplada por inducción ICP, la espectrofotometría de absorción atómica, la espectrofotometría de fluorescencia atómica,con una capacidad de transmisión superior a 20 W,, analizador de velocidad de combustión a alta temperatura y probador de punto de inflamación de equilibrio rápido. posee capacidades para análisis de metales pesados, análisis elemental, análisis del valor calorífico de los gases de escape,Detección del punto de fusión de las cenizas, pruebas de calidad del agua de las calderas de incineración, análisis de aguas residuales y análisis de residuos volátiles, etc.

Productos relacionados:

Los principales clientes:

Introducción de la empresa:

Ruiding es experto en la ingeniería, fabricación, construcción, servicio de puesta en marcha del sistema de tratamiento de combustión de residuos industriales, incluido el oxidante térmico (también conocido como incinerador),sistema de recuperación de calor (cacerola), recipiente a presión, sistema de tratamiento de gases de combustión (DeSOX, DeNOx) y intercambiador de calor de placa, etc.

Ruiding ha sido autorizada con el certificado de ingeniería de protección del medio ambiente clase 2 (gases de desecho, líquido de desecho, tratamiento de desechos sólidos), certificado EPC, certificado ASME,Licencia de fabricación de calderas de clase A, Certificado de instalación y mantenimiento de calderas de clase A, certificado de diseño y fabricación A2 para recipientes de prensa, certificado de diseño y construcción de tuberías de prensa GC1, GC2.

El ruidoLa empresa tiene una superficie de más de 250.000 metros cuadrados y cuenta con cerca de 300 profesionales y técnicos.distribuidos en varias industrias nacionales e internacionales, con una cuota de mercado significativa en la industria petroquímica.

Pregunta frecuente

1¿Cuál es el negocio principal de la compañía?- ¿ Qué?
Centrarse en la I+D, el diseño, la producción, la instalación y la puesta en marcha de tres residuos industriales (gas residual/residuos líquidos/residuos sólidos) y equipos de tratamiento de incineración y calderas especiales.y proporcionar equipos de apoyo (como intercambiadores de calor, secadores de lodos, etc.).
2¿Tiene una certificación de calificación de la industria?
La empresa ha aprobado ahora las certificaciones de calidad, medio ambiente, salud en el trabajo y sistema de gestión de higiene y seguridad en el trabajo,y posee la cualificación de segundo nivel para la contratación de ingeniería de protección ambiental, diseño especial de ingeniería ambiental de clase B, cualificación de fabricación de calderas de clase A, certificado de instalación, inspección y mantenimiento de calderas de clase A,Certificado de diseño y fabricación de recipientes a presión A2, certificado de diseño e instalación de tuberías a presión GC1, GC2 y certificado de cualificación de control de la contaminación ambiental de clase A (residuos, gases residuales, residuos líquidos).
- ¿ Qué?3¿Cuáles son los productos principales?
(1) Incinerador de residuos de gas:
Horno de oxidación térmica regenerativa (RTO), horno de oxidación catalítica regenerativa (RC0), horno de oxidación catalítica (C0), incinerador térmico de alta temperatura (T0),horno de desnitrificación catalítica (SCR)
(2) Incinerador de residuos líquidos:
Incineradoras de residuos orgánicos líquidos, incineradoras de residuos líquidos que contienen sal, incineradoras de residuos de componentes pesados
(3) Incinerador de materiales sólidos:
Incineradores combinados de hornos giratorios, incineradores de pirólisis controlados por gas, incineradores de lecho fluidizado, incineradores de tipo paso a paso
(4) Calderas de nivel A:
Calderas modulares de calor residual, calderas de calor residual de túnel, calderas de incineración integradas de horno y caldera, calderas de pared de membrana de gran cavidad, calderas de tubo de fuego
(5) Intercambiador de calor de placa:
Intercambiador de calor de placa de presión totalmente soldado, intercambiador de calor de tubo de vórtice de alta eficiencia, intercambiador de calor de tubo espiral de alta eficiencia
(6) Máquina auxiliar de incineración:
Secador de lodo, quemador personalizado, triturador de residuos sólidos, catalizador de COV
4¿En qué aspectos se reflejan las ventajas técnicas? ¿Ha tenido alguna experiencia en cooperación transfronteriza?

Tenemos 29 tecnologías patentadas, que cubren los campos de optimización de la estructura del incinerador, recuperación de calor, etc. La compañía tiene un equipo de diseño de primera clase en China,que haya dominado la tecnología de los incineradores y esté familiarizado con el funcionamiento de los incineradoresLos diseñadores cuentan con una sólida base teórica y una rica experiencia en diseño y práctica.Combinan el funcionamiento de dispositivos avanzados en el país y en el extranjero para llevar a cabo el proceso y el diseño estructuralLa respuesta del diseño es rápida, y el plan se puede modificar a tiempo de acuerdo con los requisitos del comprador, y se pueden hacer sugerencias de optimización de acuerdo con los datos y procesos del comprador.
5¿Qué incluye el alcance del servicio?
Proporcionamos servicios de proceso completo desde la consulta de proyectos, el diseño de esquemas, la fabricación de equipos hasta la instalación y puesta en marcha, y apoyamos la renovación de tuberías de presión y calderas.
6¿Hay casos exitosos para referencia?
Ha servido a múltiples industrias, incluidas las de petróleo, química, farmacéutica y eliminación de residuos sólidos.Proyecto de incineración de residuos químicos líquidos, etc.
7¿Cómo obtener la cooperación o la cotización?
Puede presentar sus necesidades a través del formulario en línea del sitio web oficial, o ponerse en contacto directamente con:
Tel: +86 15606162805 ; +86 0510-87418884.
Correo electrónico: ruiding@rdee.com.cn
Dirección: Zona de concentración industrial de Xinzhuang, ciudad de Yixing, provincia de Jiangsu, China.
8¿Hay alguna cooperación comercial internacional?
Teniendo los derechos independientes de importación y exportación, podemos proporcionar servicios de exportación de equipos y personalización de soluciones técnicas para clientes en el extranjero.
