Placa de acero de hoyuelo de alto rendimiento con eficiencia superior de intercambio de calor Soldadura láser

Placas de almohada de alto rendimiento Eficiencia superior de intercambio de calor Soldadura láser

Resumen general:

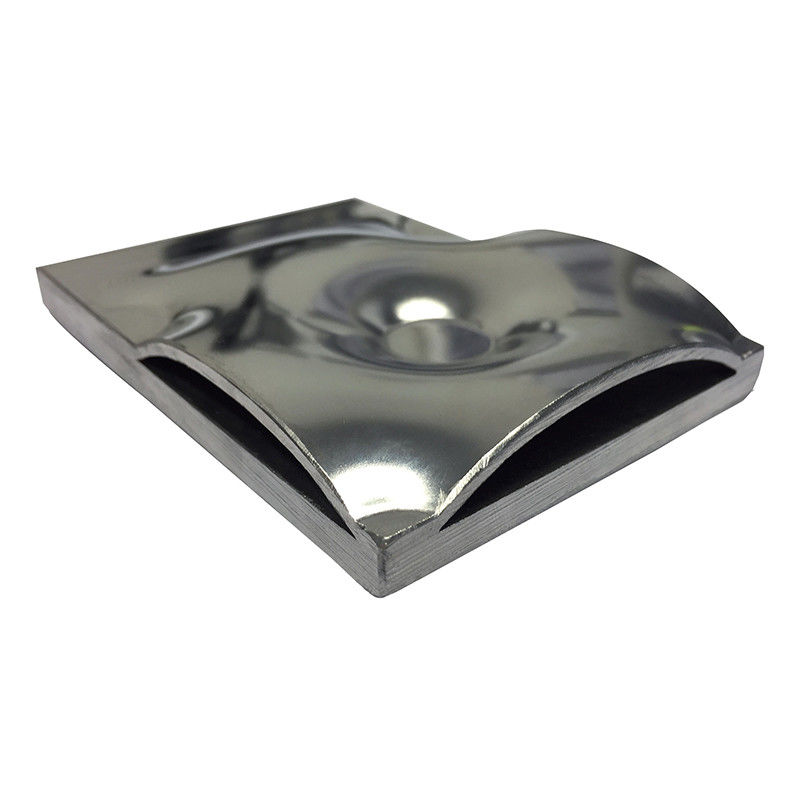

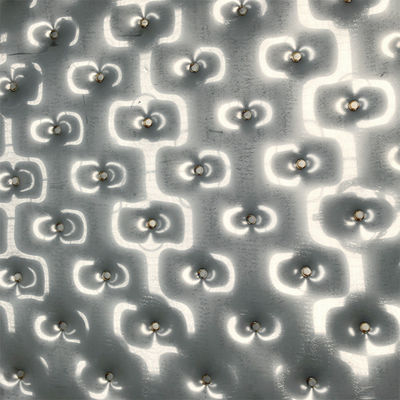

Las placas de almohada, también conocidas como placas de hoyuelo o placas abultadas, son superficies especializadas de intercambio de calor diseñadas para una variedad de aplicaciones industriales.Estas placas se fabrican mediante un innovador proceso de inflación en el que dos hojas de metal delgadas se soldan en punto a través de toda su superficie utilizando técnicas de soldadura por láser o resistenciaLos bordes de las placas de almohada se sellan con soldadura por costura, excepto en las zonas designadas para los puertos de conexión.el espacio entre estas hojas de metal está presurizado con fluido hidráulico, provocando su deformación y la formación de su característica superficie ondulada o con hoyuelos.

Imagen del producto:

Breve introducción:

Las placas de abultamiento mejoradas y mejoradas se soldan en intercambiadores de calor de placas de canal ancho para su uso en dispositivos de incineración de aguas residuales saladas.Como las aguas residuales contienen una gran cantidad de sales inorgánicas, se generan altas concentraciones de polvo en el gas de combustión después de la incineración, y la sal corroe fácilmente los materiales metálicos.El intercambiador de calor de placa de canal ancho utilizado en esta situación controla eficazmente el problema de acumulación de polvo en el lado de los gases de escape del intercambiador de calor mediante el control del espaciamiento del lado de los gases de escape, altura de la placa, etc.

Parámetros del producto:

Ventajas:
En el caso de los Alta adaptabilidad al polvo y a las altas temperaturas:
La temperatura de entrada del gas de combustión es de 479 °C y la temperatura de salida cae a 348 °C. El material de la placa S30408 es resistente a la oxidación a altas temperaturas.El diseño del canal ancho (control de la separación lateral de los gases de combustión) alivia eficazmente la deposición de polvo de alta concentración (generado por la sal de incineración) y reduce el riesgo de obstrucción.El aire del lado frío se calienta a 317 °C y la carga térmica es de 2400 kW, logrando una recuperación eficiente del calor residual y mejorando la eficiencia energética del sistema.

(2) ElResistencia a la corrosión de la sal y diseño de baja resistencia:
S30408 El material de acero inoxidable puede resistir la corrosión de los iones cloruro por gases de combustión que contienen sal y prolongar la vida útil del equipo.La resistencia del lado caliente es de sólo 400 Pa, y el canal ancho reduce el impacto de la acumulación de polvo en la caída de presión, asegurando un flujo suave de gases de combustión.

- ¿ Qué?

(3) ElCapacidad de tratamiento de gases de combustión de gran caudal:
La velocidad de flujo del gas de combustión es de 31.000 Nm3/h. Al optimizar la altura de la placa y el ancho del canal de flujo, se garantiza un funcionamiento estable bajo medios de alto polvo.820 Nm3/h para satisfacer los requisitos de recuperación de calor.

Aplicación:
En el caso de losLa chaqueta de hoyuelo

(2) ElExchanger de calor de sujeción

(3) ElRefrigerador de película de caída tipo placa de almohada

El artículo 4Banco de hielo para almacenamiento térmico de hielo

(5)Cristalizador estático de fusión

(6)Intercambiador de calor de aguas residuales

(7)Exchanger de calor del disipador de calor

(8)Condensador de placas de evaporación

(9)Cuenca con hoyuelos

(10)Intercambiador de calor por inmersión

(11)Intercambiador de calor de los gases de combustión

(12)El reactor intermal defleja el calor

(13)Intercambiador de calor sólido a granel

Investigación y desarrollo y producción:

Ruiding ha establecido el centro de tecnología de ingeniería de recursos de incineración limpia de la provincia de Jiangsu y el laboratorio clave del centro de innovación conjunto JICUI-Ruidings.

Esto...El laboratorio está equipado con equipos de detección avanzados, como la espectrometría de emisión de plasma acoplada por inducción ICP, la espectrofotometría de absorción atómica, la espectrofotometría de fluorescencia atómica,con una capacidad de transmisión superior a 20 W,, analizador de velocidad de combustión a alta temperatura y probador de punto de inflamación de equilibrio rápido. posee capacidades para análisis de metales pesados, análisis elemental, análisis del valor calorífico de los gases de escape,Detección del punto de fusión de las cenizas, pruebas de calidad del agua de las calderas de incineración, análisis de aguas residuales y análisis de residuos volátiles, etc.

Productos relacionados:

Los principales clientes:

Introducción de la empresa:

Ruiding es experto en la ingeniería, fabricación, construcción, servicio de puesta en marcha del sistema de tratamiento de combustión de residuos industriales, incluido el oxidante térmico (también conocido como incinerador),sistema de recuperación de calor (cacerola), recipiente a presión, sistema de tratamiento de gases de combustión (DeSOX, DeNOx) y intercambiador de calor de placa, etc.

Ruiding ha sido autorizada con el certificado de ingeniería de protección del medio ambiente clase 2 (gases de desecho, líquido de desecho, tratamiento de desechos sólidos), certificado EPC, certificado ASME,Licencia de fabricación de calderas de clase A, Certificado de instalación y mantenimiento de calderas de clase A, certificado de diseño y fabricación A2 para recipientes de prensa, certificado de diseño y construcción de tuberías de prensa GC1, GC2.

El ruidoLa empresa tiene una superficie de más de 250.000 metros cuadrados y cuenta con cerca de 300 profesionales y técnicos.distribuidos en varias industrias nacionales e internacionales, con una cuota de mercado significativa en la industria petroquímica.

Pregunta frecuente

1¿Cuál es el negocio principal de la compañía?- ¿ Qué?
Centrarse en la I+D, el diseño, la producción, la instalación y la puesta en marcha de tres residuos industriales (gas residual/residuos líquidos/residuos sólidos) y equipos de tratamiento de incineración y calderas especiales.y proporcionar equipos de apoyo (como intercambiadores de calor, secadores de lodos, etc.).
2¿Tiene una certificación de calificación de la industria?
La empresa ha aprobado ahora las certificaciones de calidad, medio ambiente, salud en el trabajo y sistema de gestión de higiene y seguridad en el trabajo,y posee la cualificación de segundo nivel para la contratación de ingeniería de protección ambiental, diseño especial de ingeniería ambiental de clase B, cualificación de fabricación de calderas de clase A, certificado de instalación, inspección y mantenimiento de calderas de clase A,Certificado de diseño y fabricación de recipientes a presión A2, certificado de diseño e instalación de tuberías a presión GC1, GC2 y certificado de cualificación de control de la contaminación ambiental de clase A (residuos, gases residuales, residuos líquidos).
- ¿ Qué?3¿Cuáles son los productos principales?
(1) Incinerador de residuos de gas:
Horno de oxidación térmica regenerativa (RTO), horno de oxidación catalítica regenerativa (RC0), horno de oxidación catalítica (C0), incinerador térmico de alta temperatura (T0),horno de desnitrificación catalítica (SCR)
(2) Incinerador de residuos líquidos:
Incineradoras de residuos orgánicos líquidos, incineradoras de residuos líquidos que contienen sal, incineradoras de residuos de componentes pesados
(3) Incinerador de materiales sólidos:
Incineradores combinados de hornos giratorios, incineradores de pirólisis controlados por gas, incineradores de lecho fluidizado, incineradores de tipo paso a paso
(4) Calderas de nivel A:
Calderas modulares de calor residual, calderas de calor residual de túnel, calderas de incineración integradas de horno y caldera, calderas de pared de membrana de gran cavidad, calderas de tubo de fuego
(5) Intercambiador de calor de placa:
Intercambiador de calor de placa de presión totalmente soldado, intercambiador de calor de tubo de vórtice de alta eficiencia, intercambiador de calor de tubo espiral de alta eficiencia
(6) Máquina auxiliar de incineración:
Secador de lodo, quemador personalizado, triturador de residuos sólidos, catalizador de COV
4¿En qué aspectos se reflejan las ventajas técnicas? ¿Ha tenido alguna experiencia en cooperación transfronteriza?

Tenemos 29 tecnologías patentadas, que cubren los campos de optimización de la estructura del incinerador, recuperación de calor, etc. La compañía tiene un equipo de diseño de primera clase en China,que haya dominado la tecnología de los incineradores y esté familiarizado con el funcionamiento de los incineradoresLos diseñadores cuentan con una sólida base teórica y una rica experiencia en diseño y práctica.Combinan el funcionamiento de dispositivos avanzados en el país y en el extranjero para llevar a cabo el proceso y el diseño estructuralLa respuesta del diseño es rápida, y el plan se puede modificar a tiempo de acuerdo con los requisitos del comprador, y se pueden hacer sugerencias de optimización de acuerdo con los datos y procesos del comprador.
5¿Qué incluye el alcance del servicio?
Proporcionamos servicios de proceso completo desde la consulta de proyectos, el diseño de esquemas, la fabricación de equipos hasta la instalación y puesta en marcha, y apoyamos la renovación de tuberías de presión y calderas.
6¿Hay casos exitosos para referencia?
Ha servido a múltiples industrias, incluidas las de petróleo, química, farmacéutica y eliminación de residuos sólidos.Proyecto de incineración de residuos químicos líquidos, etc.
7¿Cómo obtener la cooperación o la cotización?
Puede presentar sus necesidades a través del formulario en línea del sitio web oficial, o ponerse en contacto directamente con:
Tel: +86 15606162805 ; +86 0510-87418884.
Correo electrónico: ruiding@rdee.com.cn
Dirección: Zona de concentración industrial de Xinzhuang, ciudad de Yixing, provincia de Jiangsu, China.
8¿Hay alguna cooperación comercial internacional?
Teniendo los derechos independientes de importación y exportación, podemos proporcionar servicios de exportación de equipos y personalización de soluciones técnicas para clientes en el extranjero.
